パイロット操作チェックバルブ

私たちについて

Shandong Yikaide Hydraulic Co {.、Ltd .、ハイエンドのインテリジェント精度の油圧キーコンポーネントのメーカーには、100セット以上のハイエンドインテリジェントな機器と8セット以上のハイテックワークショップの000正方メートルの高級ワークショップが設立されています。 2013年（以前のYixin Hydraulics、2005年に設立された）.長年の開発の後、26のシリーズと中央回転継手、マルチウェイバルブ、バランスバルブ、ポナウマチックモーターなどの400を超える製品を形成しました。 Fields .顧客には、Danfoss、Longgong、Handler .などの有名な国内機器メーカーが含まれています。

プロのダブルパイロット操作チェックバルブメーカー

同社は、「ナショナルハイテクエンタープライズ」、「州専門および新しいエンタープライズ」、「ジニングシティの1つのエンタープライズワンテクノロジーR＆Dセンター」、「ジニングシティの製造業の単一チャンピオン」のタイトルを獲得しました。 8発明特許と28のユーティリティモデルの特許.

トップページ 12 3 4 5 6 最後の 1/6

製品カテゴリ

ダブルパイロット操作チェックバルブとは何ですか？

二重作用パイロット操作油圧チェックバルブは、両方向の油圧流をブロックし、パイロット圧力をかけると両方の位置にシリンダーを保持する.を保持し、バルブが双方向の流れを解き、より複雑なシリンダーの動きを可能にします{.

関数

双方向パイロット操作チェックバルブは、2つの油圧制御片道バルブとパイロットバルブコアで構成されており、優れたロックパフォーマンスを持っています.

オイルはV1からC1またはV2からC2に自由に流れることができますが、バルブは閉じたままになったまま、反対方向（C1からV1またはC2からV2）で閉じたままにして、油圧シリンダーまたは他のアクチュエータを保持またはロックします。 V1またはV2に十分なパイロット圧がある場合にのみ逆流が発生し、その時点でV1またはV2が反対側のパイロットポートとして機能し、ピストンを押してバルブコアをバルブシートから押して.を押します

主な機能

01/

フランジとパイプの設置方法.

02/

漏れのない作業用オイルポートのダブルセット.

03/

安定した開口圧.

04/

コンパクト構造、簡単なインストール.

05/

油圧ショックに対する効果的な抵抗.

06/

コンパクトなデザイン、それらはコンパクトになるように設計されており、既存の油圧システムに簡単に統合できる{.

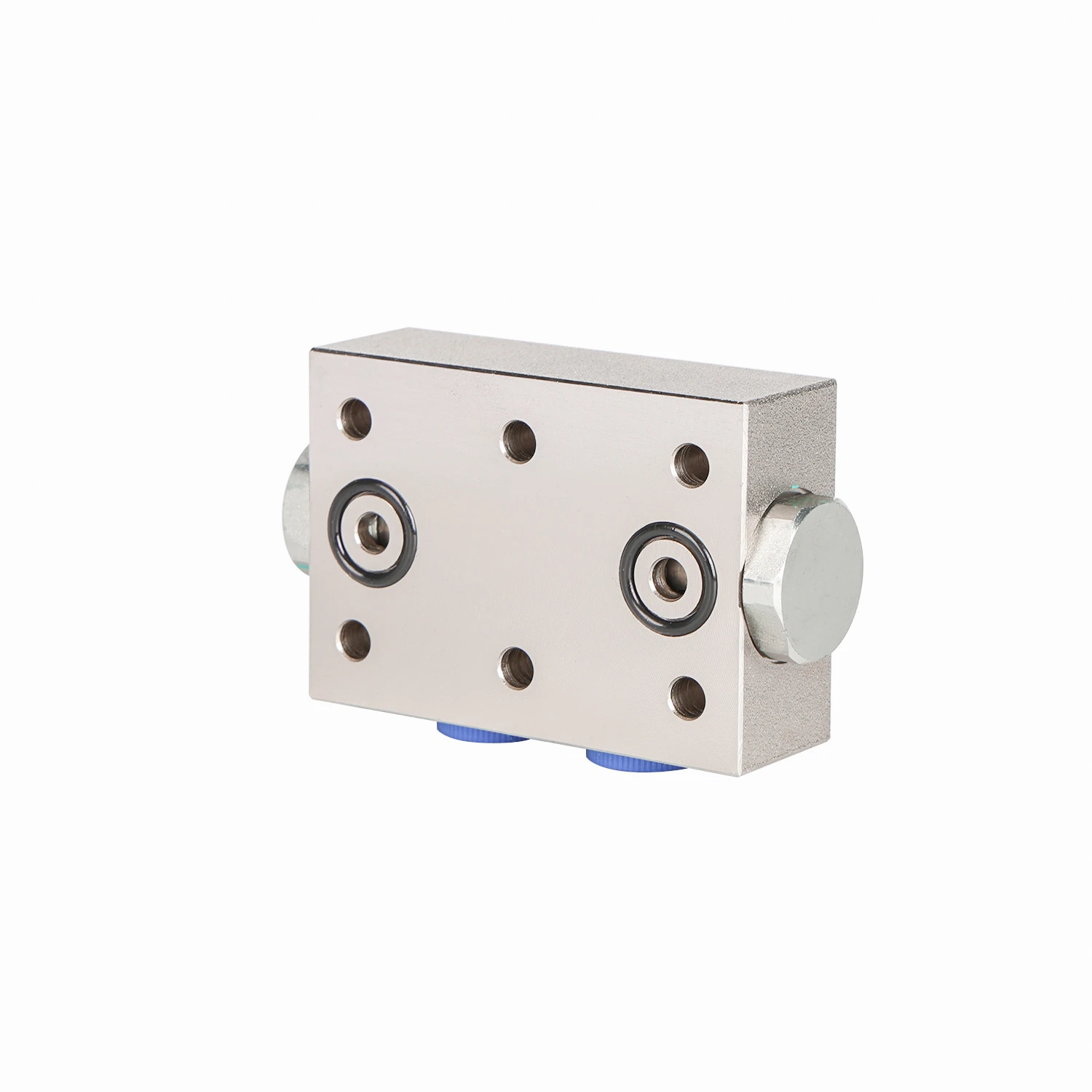

製品ディスプレイ

製品パラメーター

_モデル ^{パラメーター}	インストール	オイルポート	最大圧力	マックスフロー	パイロット比
VBPDE G14 L	管状	G1/4	32MPA	20L/min	1:5.7
VBPDE G12 LA	管状	G1/2	32MPA	70L/min	1:4
vbpde g 14 2 cexc	管状	G1/4	32MPA	20L/min	1:5.7
VBPDE G38 LA	管状	G3/8	32MPA	25L/min	1.4.4
VBPDE G12 a	管状	G1/2	32MPA	55L/min	1.4.5
VBPSL G38	管状	G3/8	32MPA	30lmin	1:6.5
so-k6b -5 w	フランジ	M10x1	32MPA	10l/min	1:6.5
so-k6b -9 w	フランジ	M14x1.5	32MPA	10l/min	1:4
so-k6l -1 w	管状	M14x1.5	32MPA	12L/min	1:6.6
so-k8b -1	フランジ	G3/8	32MPA	40L/min	1:5.1
so-k8b -2	フランジ	M18x1.5	32MPA	25L/min	1:6.6
so-k8b -3	フランジ	M14x1.5	32MPA	25L/min	1:5.1
so-k8l -2	管状	G3/8	32MPA	30L/min	1:5.1

製品アプリケーション

1.建設機械（当社の油圧ロック製品は、主に建設機械車両で使用されています）
アプリケーション機能：機器の安定性と安全性を確保するために、荷重またはシステムの圧力緩和によりシリンダーが誤って移動するのを防ぎます.
典型的なシナリオ：

クレーン/ホイスト：アウトリガーシリンダーをロックして、{.}を持ち上げる際にアウトリガーが格納されないようにします

空中作業プラットフォーム：油圧漏れによる突然の低下を防ぐためにブームの位置を維持する.

掘削機：勾配操作中に機器が滑るのを防ぐために、トラベルモーターをロックします.

2.風力発電機
アプリケーション機能：強風衝撃による制御の喪失を避けるために、風力タービンピッチとヨーシステムの安全なロックを実現.
典型的なシナリオ：

ピッチシステム：ブレードの角度をロックして、マシンがシャットダウンまたは故障したときにブレードが固定されていることを確認します.

ヨーブレーキ：キャビンの偶発的な回転を防ぐために、油圧ブレーキと協力してください.

3.産業油圧システム
アプリケーション機能：精度と安全性を向上させるために、生産ラインに備品と金型の位置を維持します.
典型的なシナリオ：

射出成形機：金型シリンダーをロックして圧力を維持して金型亀裂を防ぐ.

プレス機器：ワークが.のシフトを防ぐために、圧力ヘッドの位置を維持します

冶金機械：溶融鋼の漏れを防ぐために、連続鋳造機の晶質剤をロックします.

4.農業機械
アプリケーション機能：リフティングアームまたはサスペンションデバイスを安定させて、重力のために農業の実装が低下するのを防ぎます.

典型的なシナリオ：

トラクター油圧サスペンション：プラウと種子のドリルの作業高さを維持.

Harvester Granary：輸送中にドアが誤って開くのを防ぐために、荷降ろしオイルシリンダーをロックします.

5.海洋および港湾機器
アプリケーション機能：波の衝撃と塩スプレー腐食に抵抗して、長期的に信頼できるロック.

典型的なシナリオ：

マリンデッキクレーン：ブーム位置を修正.

オフショアプラットフォームアンカーマシン：アンカーチェーンの油圧モーターをロック.

6.特別な車両
アプリケーション機能：軍用車や消防車などの特別な機器で緊急ブレーキまたは位置保持を実現{.

典型的なシナリオ：

ファイアラダー：延長アームをロックして、高高度の救助の安全性を確保する.

装甲車両砲塔：武器ピッチ角を修正.

油圧ロックのユニークな利点
油圧ロックの需要シナリオ関数
荷重保持ロックは、連続圧力供給なしで長時間負荷位置をロックします.
安全保護パイプラインの破裂またはポンプシャットダウンにより、シリンダーが制御不能に落ちるのを防ぎます{.
省エネシステムの節約システム圧力メンテナンスエネルギー消費量を削減し、油圧油温度上昇.
精密制御はスロットルバルブと協力して、滑らかな負荷降下（工作機械飼料など）.を実現します
